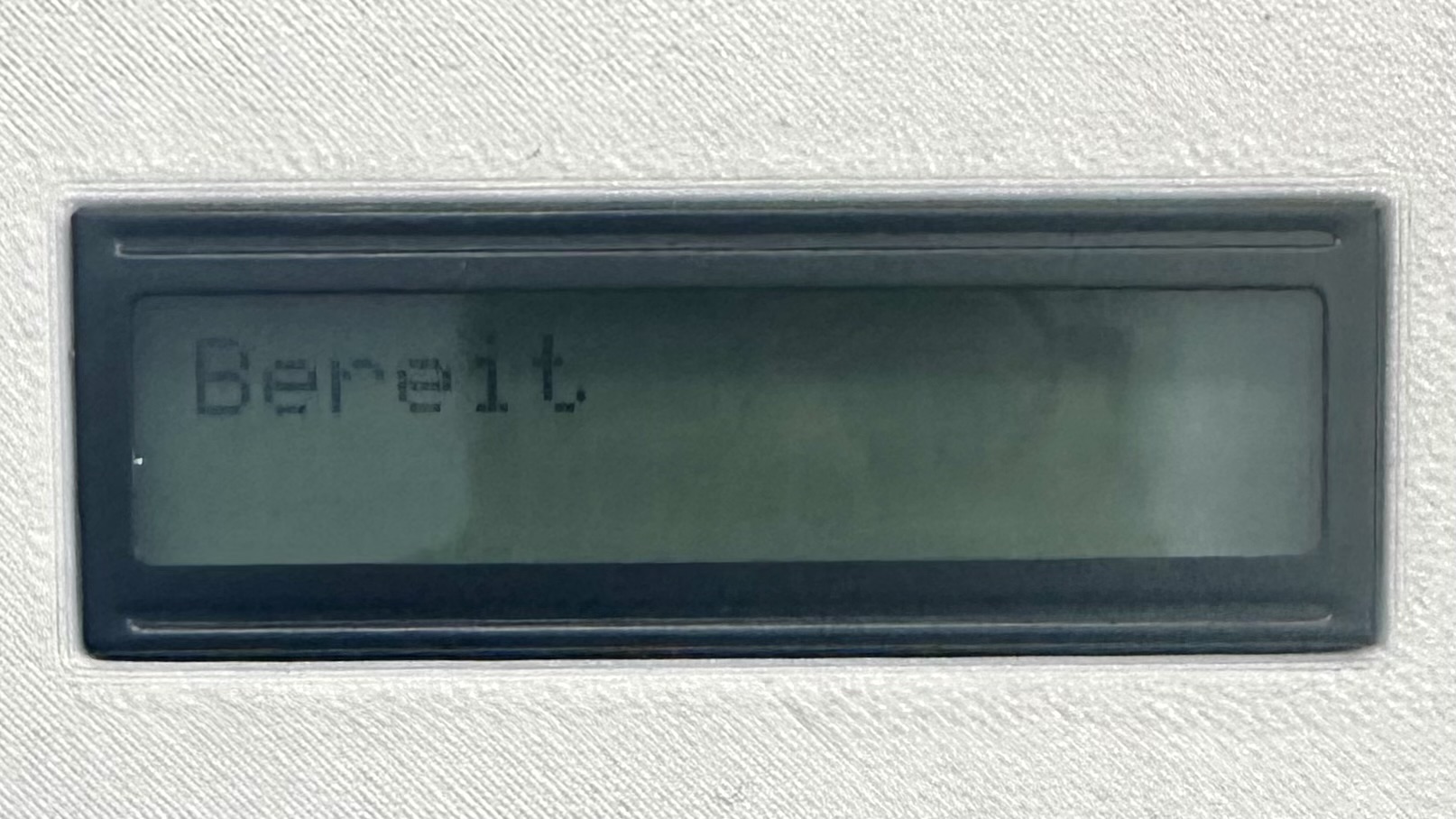

GROVE-LCD RGB Backlight Panel

ich habe einen Grove-LCD RGB Backlight Panel und möchte den mit dem Raspberry5 verbinden. Es sind ein 4 Adriges Anschlusskabel dabei

ChatGPT:

Perfekt 👍 — das Grove LCD RGB Backlight Panel ist ein schönes Modul für Projekte mit Textausgabe.
Dass du ein 4-adriges Kabel hast, zeigt, dass es über I²C kommuniziert — also eine digitale Verbindung mit nur vier Leitungen.


🧩 Überblick: Grove LCD RGB Backlight

Dieses Modul (z. B. von Seeed Studio) kombiniert:

  • ein 16×2 LCD-Display
  • eine RGB-Hintergrundbeleuchtung
  • Kommunikation über I²C-Bus

➡️ Das heißt: Nur 4 Kabel zum Raspberry Pi nötig:

Farbe (typisch)SignalRaspberry Pi PinFunktion
GelbSDAPin 3 (GPIO 2)I²C-Daten
WeißSCLPin 5 (GPIO 3)I²C-Takt
RotVCCPin 1 (3.3 V)Stromversorgung
SchwarzGNDPin 6Masse

⚠️ Achte darauf, dass dein Modul 3.3 V-kompatibel ist (die meisten neueren Grove-LCDs sind es). Wenn es nur 5 V-tolerant ist, kann man trotzdem anschließen, da die I²C-Leitungen über Pull-ups am Modul laufen – aber Vorsicht bei älteren Versionen.


🛠️ Schritt 1: Anschließen

Verbinde das Kabel wie folgt:

Grove LCD PinKabelRaspberry Pi PinBemerkung
VCCRotPin 1 (3.3 V)Strom
GNDSchwarzPin 6 (GND)Masse
SDAGelbPin 3 (GPIO 2, SDA1)I²C-Daten
SCLWeißPin 5 (GPIO 3, SCL1)I²C-Takt

⚙️ Schritt 2: I²C auf dem Raspberry Pi aktivieren

  1. SSH in deinen Raspberry Pi:ssh pi@raspberrypi.local
  2. Starte das Konfigurationstool:sudo raspi-config
  3. Gehe zu:Interface Options → I2C → Enable
  4. Neustarten:sudo reboot

🔍 Schritt 3: Prüfen, ob das Display erkannt wird

Nach dem Neustart:

sudo apt install -y i2c-tools
i2cdetect -y 1

Du solltest eine Adresse wie 0x3e oder 0x62 sehen:

  • 0x3e → LCD Controller
  • 0x62 → RGB Controller

Wenn du beide siehst: Perfekt ✅


💻 Schritt 4: Python-Bibliothek installieren

Offizielle Grove-Bibliothek:

sudo apt install -y python3-pip
pip install grove.py

Oder alternativ:

git clone https://github.com/Seeed-Studio/grove.py
cd grove.py
sudo python3 setup.py install

🧠 Schritt 5: Beispielcode

Speichere diesen Code als lcd_test.py:

from grove.display.jhd1802 import JHD1802

lcd = JHD1802()
lcd.setCursor(0, 0)
lcd.write('Hallo Welt!')
lcd.setCursor(1, 0)
lcd.write('Raspberry Pi 5')

Ausführen mit:

python3 lcd_test.py

🌈 RGB-Hintergrundfarbe ändern (optional)

from grove.display.jhd1802 import JHD1802
lcd = JHD1802()
lcd.setRGB(255, 0, 0)  # Rot
lcd.setRGB(0, 255, 0)  # Grün
lcd.setRGB(0, 0, 255)  # Blau
